I pneumatiska styrsystem kvarstår ett långvarigt tekniskt dilemma: är entvå-luftberedningsenhettillräckligt, eller är enenhet i tre-delarobligatorisk?
Juniordesigners anger ofta tre-delar som standard, förutsatt att "fler komponenter betyder större tillförlitlighet." För erfarna ingenjörer avslöjar detta otänksamma val otillräckligt tekniskt omdöme.
Istället för att förlita sig på generiska urvalstabeller analyserar den här artikeln kärnskillnaderna mellan dessa två konfigurationer utifrån grundläggande principer och nuvarande industristandarder, med fokus på det pneumatiska systemets luftberedningsenhet.
FRL Fundamentals
UnderISO 1219-1 (grafiska symboler för pneumatiska system och komponenter), båda konfigurationerna kallas internationelltFRL-enheter:
- F: Filter
- R: Regulator
- L: Smörjapparat

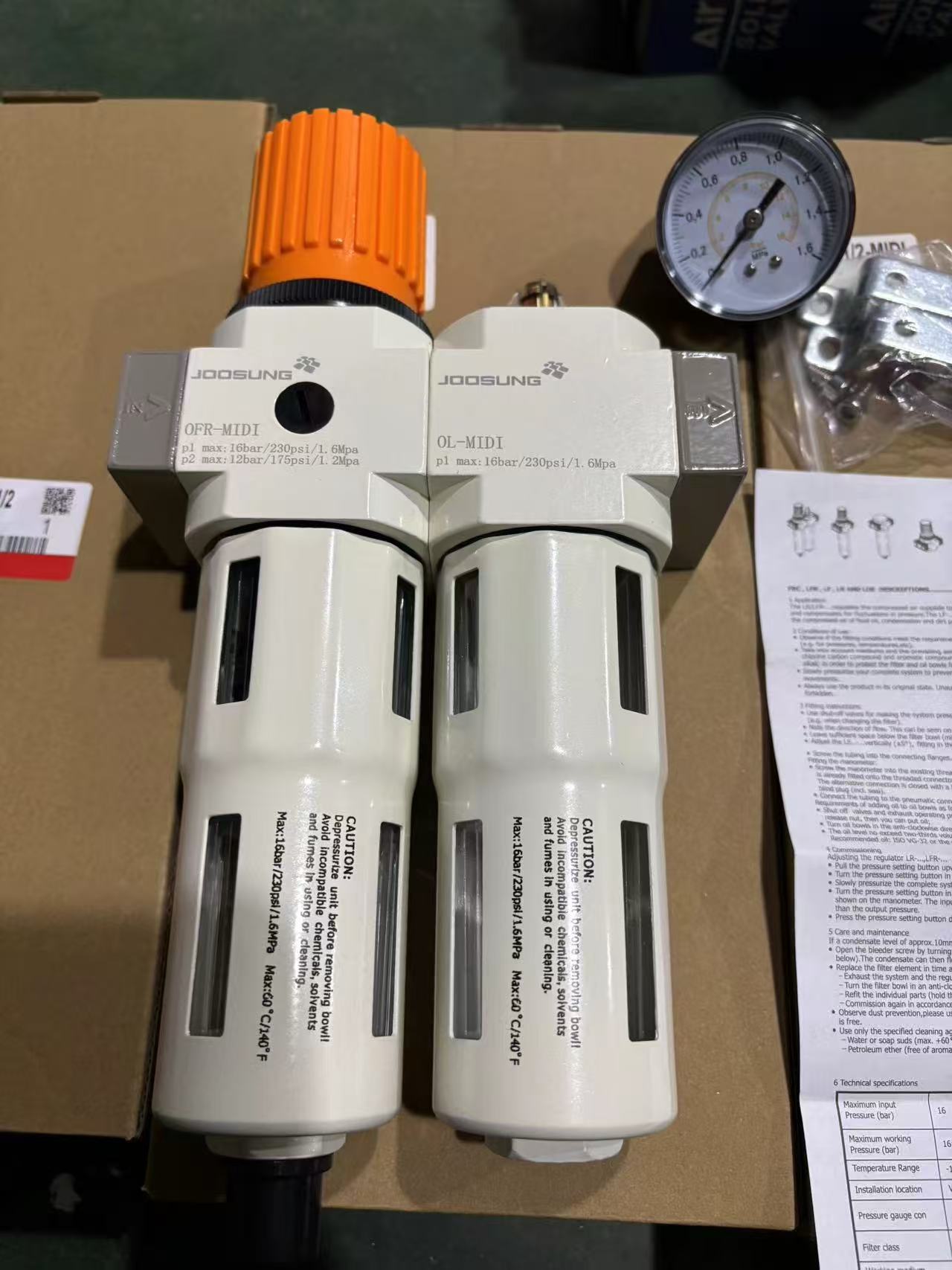

- Tre-delad enhet: Integrerat filter + Regulator + Smörjdon
- Två-enhet: Endast kombinerat filter + regulator
Skillnaden är mycket mer än komponentkvantitet: att ta bort smörjanordningen representerar ett paradigmskifte mot olje-fri pneumatisk teknik.
Kärnskillnader
1. Funktionell skillnad (GB/T 14513-2021)
- Tre-delad enhet: Levererarsmord tryckluft, tillhandahåller filtrering, tryckreglering och oljedimma (1–3 μm partikelstorlek) för nedströms komponenter.
- Två-enhet: Levererartorr, olje-fri tryckluft, avlägsnande av partiklar och kondensat utan smörjning.
2. Strukturell design

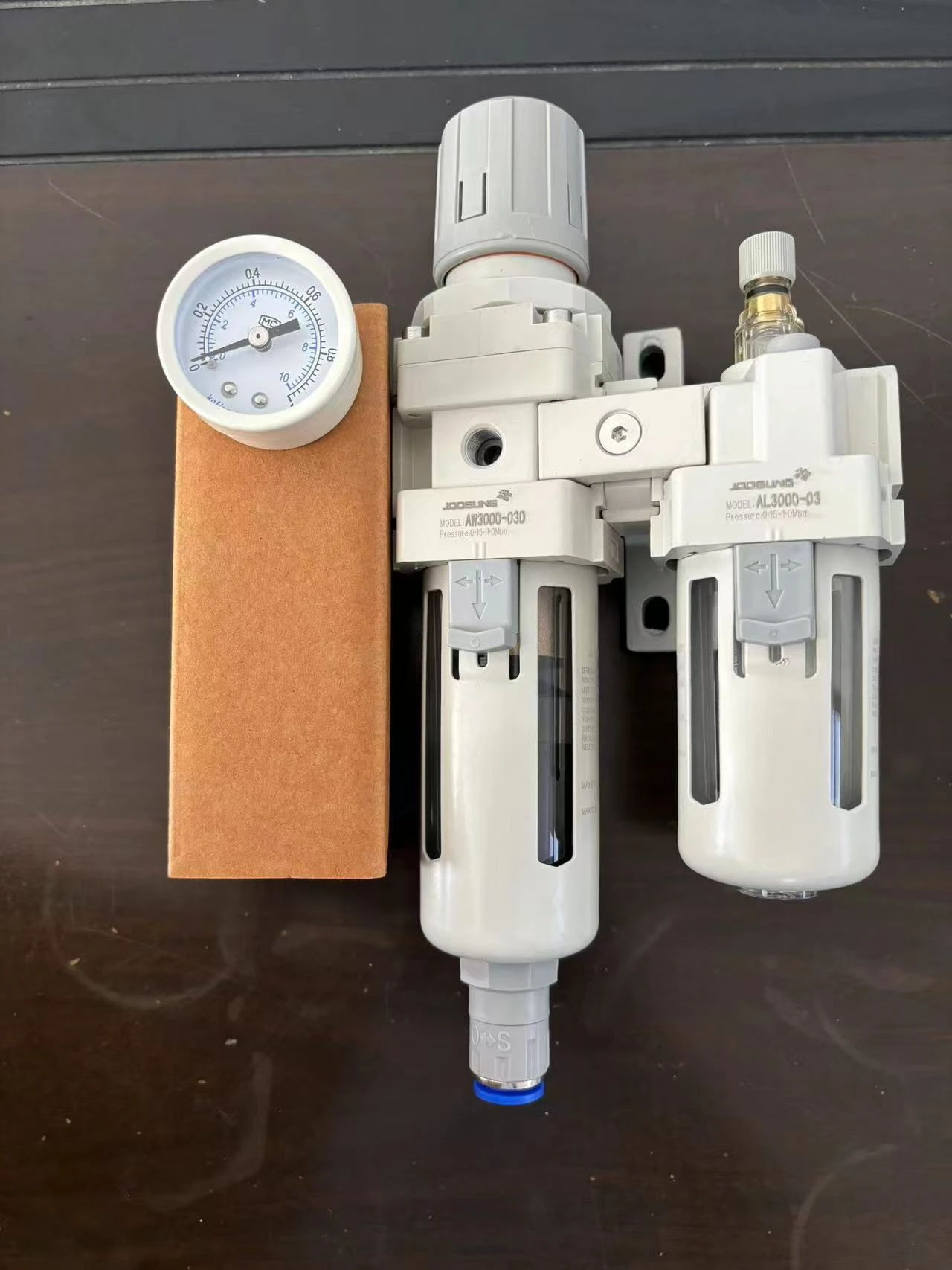

Tidiga tre-enheter använde diskreta serieanslutna-komponenter. Moderna två-enheter användermodulär, stapelbar konstruktionperISO 11727, ofta integrerar filter och regulator i en enda filter-regulatorenhet för att minska läckagepunkter och förenkla installationen.
The Rise of Two-Piece Units: Oil-Free Pneumatics
Avancerade applikationer inklusive halvledare, livsmedelsbearbetning och läkemedel använder endast två-enheter, drivna av branschens övergång till oljefri drift.-
Moderna pneumatiska komponenter från ledande tillverkare (SMC, Festo, etc.) använder själv-smörjande tätningar och för-smorda lager med fabriks-fyllt fett med lång-livslängd, vilket eliminerar behovet av luftburen oljedimma.
EnligtJB/T 5967-2021, oljedimsmörjare ärsträngt förbjudeti system som använder olje-fria eller själv-smörjande komponenter, eftersom överskott av oljedimma bildar förkolat slam som kan täppa till eller sätta fast proportionella ventiler och precisionsflödeskontroller.
Applikationsprofiler
Två-enhet
- Funktioner: Hög effektivitet, ren,-lågt underhåll
- Applikationer: Precisionselektronik, medicinsk utrustning, laserskärare, ny energiutrustning
- Princip: Förlitar sig på inbyggd-komponentsmörjning, för att undvika kontaminering av luftkretsen
Tre-enhet
- Funktioner: Robust, slitage-skyddande, underhålls-intensiv
- Användningsområden: Träbearbetningsmaskiner, pneumatiska verktyg, traditionell smidesutrustning
- Princip: Kontinuerlig oljedimsmörjning och kylning för pneumatiska motorer och slagcylindrar
Flödesprestanda: Tryckfall
PerISO 6358, varje seriekomponent introducerar tryckförlust. Tre-enheter levererar vanligtvis10 %–20 % lägre nominellt flödeän samma -port-storlek två-enheter på grund av det extra flödesmotståndet hos smörjanordningen. I system med högt-flöde med stora-cylindrar kan underdimensionerade tre-delar orsaka långsam, underdriven aktivering.
Underhållskrav
- Två-enhet: Fokuserad på kondensatdränering; många modeller stöder automatisk dränering.
- Tre-delad enhet: Kräver dränering av kondensat plus vanlig-oljenivåövervakning och justering av dropp-(1–5 droppar/min). EndastISO VG 32 turbinoljaär tillåtet; motorolja är inte tillåten.
Slutsats
Den väsentliga skillnaden ligger ifördelning av smörjansvar:
- Två-enheter förlitar sig på moderna, underhållsfria-själv-smörjande komponenter.
- Tre-enheter applicerar extern oljedimma för att minska friktion och slitage.
Valet bör baseras på faktiska ställdonssmörjningskrav, inte standardspecifikation. I en tid präglad av-oljefri och ren tillverkning visar avsiktlig förenkling ofta högre teknisk professionalism än redundant konfiguration.
