Korrekt installation och kabeldragning är de sista avgörande stegen för att säkerställa att det dubbla-pneumatiska cylindersystemet kan utnyttja sina fördelar med hög precision och styvhet fullt ut. Felaktig installation kan leda till för tidigt slitage, minskad noggrannhet och till och med katastrofala fel. Den här artikeln ger en steg-för-förklaring av installationsprocessen, ledningsmetoder och viktiga försiktighetsåtgärder för att säkerställa att du kan slutföra felsökningsarbetet korrekt och effektivt.
I. Installationssteg och kärnspecifikationer
1. Förberedelser före installation
Statusbekräftelse: Se till att kolvstången är helt indragen. Detta är det viktigaste initiala tillståndet, vilket underlättar positionering och justering.
Inspektera delar: Kontrollera om det finns några transportskador på den pneumatiska cylinderns utseende och rengör installationsytan och den pneumatiska cylinderns bas för att säkerställa att det inte finns några föroreningar.
2. Krav på installationsbas (högsta prioritet!)
Installationsbasen för den dubbla-pneumatiska cylinderenheten har extremt höga krav på sin planhet. Detta är grunden för att säkerställa att den inte genererar inre stress och fungerar smidigt.
Planhet: Planheten på basen som passar ihop med den pneumatiska cylinderns installationsyta måste vara mindre än 0,05 mm. Avvikelser utanför detta område kommer att göra att den pneumatiska cylinderkroppen med våld deformeras, vilket resulterar i betydande inre spänningar, vilket påskyndar slitaget på tätningskomponenterna, vilket leder till att rörelser stannar, kryper och till och med skadas.
Installationsspecifikation: Använd det rekommenderade vridmomentet för bultarna och lås dem steg för steg i en diagonal sekvens för att säkerställa att den pneumatiska cylinderbasen är jämnt och säkert fastsatt på installationsytan och för att förhindra löshet eller vinklingsfenomen.
3. Ladda anslutning
Anslut lastanordningarna (såsom gripdon, sugkoppar, etc.) till utgångsändplattan på den pneumatiska cylindern (det vill säga den gemensamma anslutningsplattan för de två kolvstängerna).
Se till att anslutningen är säker och rikta in mitten av lastens vikt så nära som möjligt med axellinjen på den pneumatiska cylindern för att minimera eventuella ytterligare vältningsmoment.
II. Ledningsguide för gasledning
Den dubbla pneumatiska cylindern har flera luftutlopp. Ledningsmetoden beror på dina kontrollkrav.
Flygplatsidentifiering
Vanligtvis har en dubbel pneumatisk cylinder två luftintag (eller ett inlopp per rad), placerade på båda sidor av den pneumatiska cylinderkroppen. Se produktprovet eller markeringarna på den pneumatiska cylinderkroppen (som "A"-porten och "B"-porten).
2. Standard dubbel-verkande anslutningsmetod (vanligast använd)
Procedur: Anslut de två luftportarna respektive till de två utgångsportarna på en en-fem-vägs (5/2) eller en-fyrvägs- (4/2) magnetventil via hastighetskontrollanslutningar (eller direkt).
Princip: Riktningsventilen används för att styra den komprimerade luften så att den växelvis kommer in i de två kamrarna i den pneumatiska cylindern, vilket gör att kolvstången kan skjutas ut och dras in.
Förslag: Installera hastighetsreglerande kopplingar (en-trottelventiler) på varje rörledning för att exakt styra förlängnings- och indragningshastigheten för den pneumatiska cylindern, vilket säkerställer mjuk rörelse.
3. Enkel-verkande anslutningsmetod (speciellt fall)
Procedur: Om endast en körriktning krävs, blockera en luftport (använd den medföljande kontakten) och anslut den andra luftporten till en trevägs (3/2) magnetventil. Den kommer tillbaka genom att förlita sig på fjädern eller yttre kraft.
Obs! Den här anslutningsmetoden kommer att slösa bort hälften av utgångskapaciteten för den dubbel-verkande pneumatiska cylindern. Det rekommenderas inte om det inte är absolut nödvändigt.
III. Elektrisk ledningsguide - magnetomkopplare
Den magnetiska omkopplaren används för att detektera kolvstångens position och skicka återkopplingssignaler till PLC:n eller styrenheten.
1. Installera magnetomkopplaren
Plats: Sätt in den magnetiska omkopplaren i det specialdesignade T--formade spåret på den pneumatiska cylinderkroppen. Denna design sparar utrymme och är estetiskt tilltalande.
Justering: Efter att ha anslutit luftvägen och kretsen, gör manuellt den pneumatiska cylindern att röra sig fram och tillbaka. Observera LED-indikatorlampan på magnetomkopplaren. Fäst och lås den i det läge där lampan är tänd. Du kan finjustera- dess position för att exakt kontrollera stopppunkten.
2. Kretsanslutning
Typ: Vanligtvis NPN (utarmningstyp) eller PNP (källtyp) tre-trådstyp (ström +, effekt -, signalutgång) eller två-trådstyp.
Förbindelse:
Brun tråd: Anslut till den positiva polen på likströmsförsörjningen (+24VDC).
Blå linje (blå): Anslut till minuspolen på likströmsförsörjningen (0VDC).
Svart linje (svart): Signalutgång, ansluten till ingångspunkten (som X0) på PLC:n eller styrenhetens signalterminal.
Viktigt: En last (som en PLC) måste anslutas i serie i magnetomkopplarkretsen och se till att strömförsörjningsspänningen matchar strömbrytarens märkspänning. Vanligtvis behöver ett strömbegränsande motstånd läggas till kretsen (om PLC-ingångspunkten inte är av resistiv typ) för att förhindra att omkopplaren bränns ut.
IV. Säkerhetsföreskrifter och felsökningsbegränsningar
Förbud mot demontering av buffertskruvarna: Ta aldrig bort buffertskruvarna i båda ändarna av den pneumatiska cylinderkroppen för att justera slaglängden. De har kalibrerats exakt och demontering utan tillstånd kommer att resultera i förlust av prestanda och oregelbunden gasbana. Finjustering av slaglängden ska uppnås genom mekaniska stoppblock eller externa mekanismer.
Förbud mot att överskrida slaglängden: Använd inte externa mekaniska anordningar för att tvinga den pneumatiska cylindern att stanna vid positioner utanför dess nominella slaglängd. Detta kommer att orsaka allvarlig skada på den inre strukturen.
Den initiala felsökningen bör vara långsam: När du genomför den första lufttillförseln, ställ först hastighetskontrollventilen till låg-hastighetsposition, utför en punktoperation, observera om den pneumatiska cylindern fungerar smidigt och det inte finns några onormala ljud, och öka sedan gradvis hastigheten.
Bra smörjning och filtrering: Säkerställ kvaliteten på luftkällan. Använd en tre-enhet (filter, tryck-reduktionsventil och oljedimmagenerator) för att ge ren, torr luft som innehåller en liten mängd smörjolja. Detta är avgörande för att förlänga livslängden för den pneumatiska cylindern.
Denna modell demonstrerar en enastående användarupplevelse när det gäller installation och kabeldragning.
Enkel installation: Erbjuder flera installationsalternativ. Botten och sidorna kan enkelt fixeras, vilket möjliggör en sömlös integration i din enhet.
Integrerad T-slot: Den pneumatiska cylinderkroppen är utformad med standard T-slits, som underlättar installation, justering och fixering av magnetiska strömbrytare och säkerställer snygga och estetiska ledningar.
Struktur med hög styvhet: Dess robusta kropp säkerställer att den, efter att ha installerats strikt i enlighet med specifikationerna, kan bibehålla extremt hög installationsnoggrannhet under lång tid och förhindra att den lossnar.
Klar-att-användas: Produkten är av hög kvalitet och uppfyller standardspecifikationerna, vilket avsevärt minskar komplexiteten och osäkerheten vid installation och driftsättning.

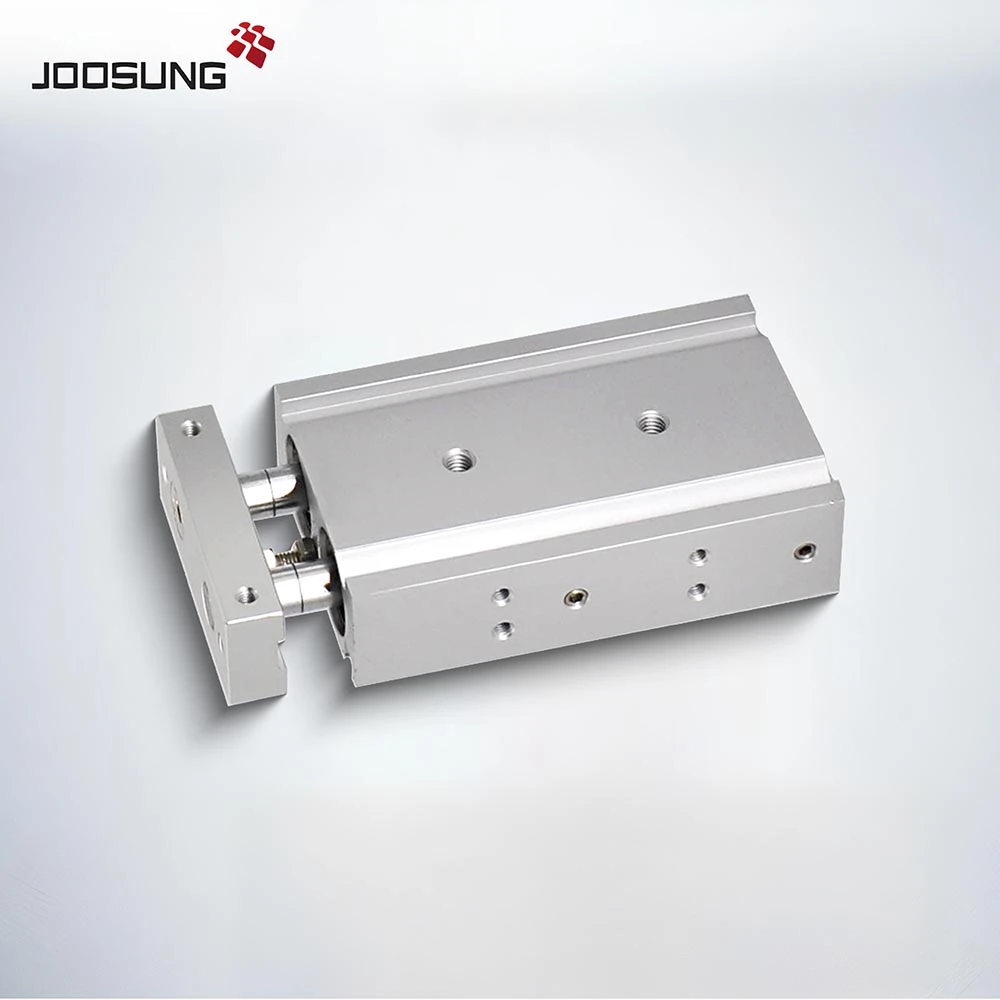

Slutsats: Att väljaCXSL-serien dubbelaxel pneumatisk cylinderinnebär att du inte bara väljer en-högpresterande pneumatisk cylinder, utan också får bekvämligheten med installationen och driftsäkerheten. Genom att följa den här guiden kommer du att kunna utnyttja dess tunna design och hög-precisionsstyrningskapacitet till fullo, och lägga till en kraftfull och exakt "executor" till din automatiserade utrustning.
